这哥们真是人才，变频器散热设计（附图）

   以下资料主要是在网上搜集来的，原名为“如何给你的三晶变频器清凉一夏”加了点个人的理解，目的是将其作为自己在散热知识掌握程度的一个小结，希望对同行设计人员有个参考作用，由于本人学识肤浅，更希望得到同行老师指点一二，我将受益不 菲！  下面开始了  以
18.5KW通常散热器的设计分为三步


1:根据相关约束条件设计处轮廓图。

2:根据散热器的相关设计准则对散热器齿厚、齿的形状、齿间距、基板厚度进行优化。

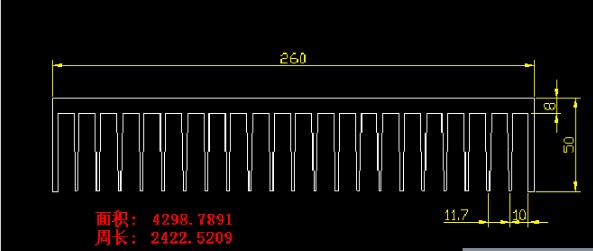

3:进行校核计算"  变频器发热主要是来自功率模块IGBT和整流桥，必须通过散热器导热，采用自然风冷或强迫风冷将热量散发出去。  “散热器冷却方式的判断  对通风条件较好的场合：散热器表面的热流密度小于0.039W/cm2，可采用自然风冷。 对通风条件较恶劣的场合：散热器表面的热流密度小于0.024W/cm2，可采用自然风冷。  对通风条件较好的场合，散热器表面的热流密度大于0.039W/cm2而小于0.078W/cm2，必须采用强迫风冷。 对通风条件较恶劣的场合：散热器表面的热流密度大于0.024W/cm2而小于0.078W/cm2，必须采用强迫风冷”  注：“ ”中的文字是转摘来的，不知道依据，也不太理解。 以下同，不再说明！ “自然冷却散热器的设计方法  考虑到自然冷却时温度边界层较厚，如果齿间距太小，两个齿的热边界层易交叉，影响齿表面的对流，所以一般情况下，建议自然冷却的散热器齿间距大于12mm，如果散热器齿高低于10mm，可按齿间距≥1.2倍齿高来确定散热器的齿间距，一般齿间距=<1/4的散热器高度”  变频器首先按照模块放置要求，预先确定外形尺寸为宽*长*厚   260*220*50  先看看自然风冷，按照上述原则，选择镇江长虹散热器有限公司的DY-V系列散热器，三晶变频器发热量为额定功率P的 5%-6% 18.5kw变频器发热量计算  Q热=6%P=6%*18.5=1.11(kw)=1110(W) P
